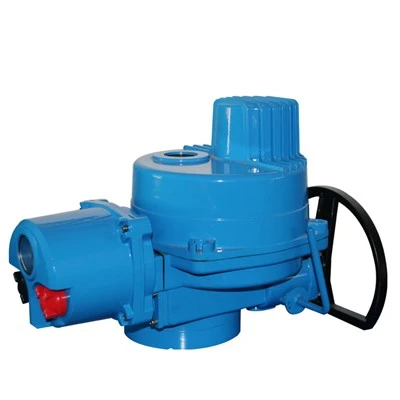

محرک دریچه برقی
ویژگی های محصول
• محرک های شیر برقی نوع Q برای دریچه های پروانه ای ، دریچه های توپ و غیره مناسب هستند که برای تبدیل 90 درجه لازم هستند. این محرک ها با اندازه کوچک ، وزن سبک ، راندمان بالا ، قابلیت اطمینان بالا ، قابلیت محافظت بالا ، سر و صدای کم و غیره نشان داده می شوند. هر دو عملکرد در سایت و کنترل از راه دور می توانند انجام شوند. بنابراین آنها در صنایع نفتی و شیمیایی ، نیروگاه ، تصفیه آب و صنایع تهیه کاغذ استفاده شده اند.
• فریا طرح ها و خدمات با کیفیت بالا و خدمات مربوط به اتوماسیون دریچه را کنترل و ارائه می دهد.
• با تجربه سالها تجربه ما در زمینه اتوماسیون ، ما سری Q از محرک های برقی را راه اندازی کرده ایم که جمع و جور ، ناهموار ، قابل اعتماد هستند و می توانند کاملاً در سیستم های کنترل پیچیده ادغام شوند.
• ما همیشه آماده هستیم تا محرک ها و لوازم جانبی سری Q و همچنین خدمات با کیفیت را در اختیار شما قرار دهیم.
• ساخت و ساز جمع و جور و قوی ، سبک وزن.
• طیف گسترده ای از تغییرات گشتاور (از حداقل 50 نانومتر تا حداکثر 5000 نانومتر).
• محفظه آلومینیومی آنودایز شده در داخل و خارج با پوشش رنگ با دمای بالا خارجی برای استفاده در برابر محیط صنعتی شدید.
• محفظه از مهر و موم های شعاعی و حلقه های O استفاده می کند که محافظت از ضد آب IP67 و Watertight LP68 اختیاری را فراهم می کند.
• استاندارد LSO5211.
• بوشینگ قابل جابجایی برای ماشینکاری و نصب آسان.
• خود قفل ارائه شده توسط چرخ دنده های دوتایی (بدون ترمز مورد نیاز).
• به طور خودکار مراحل را شناسایی و اصلاح می کند. محافظت از خرابی فاز اتوماتیک از ایمنی تجهیزات محافظت می کند.
• سیستم سنجش مکانیکی قابل اطمینان که عملکرد ایمن را در شرایط اضافه بار فراهم می کند.
• پنجره و نشانگر با اندازه بزرگ نشانگر موقعیت بهتری را از فاصله فراهم می کند.
• تعداد گزینه های کنترل موقعیت محلی برای ارائه راه اندازی آسان و عملکرد میدانی.
ساخت محصول
1 رابط LCD
رابط LCD می تواند اطلاعات متنی ، عناصر گرافیکی و ویژگی های محرک را نشان دهد . 1 inte کنترل یکپارچه واحد سوئیچ سوئیچ غیر Sunk برای اطمینان از عملکرد کامل ضد آب اتخاذ شده است. برد مدار داخلی دارای انزوا قدرت قابل اعتماد از سیگنال های تداخل خارجی توسط عناصر جداسازی نوری است. اگر یک القاء سوئیچ بیش از حد وجود داشته باشد ، برای ایمنی موتور و دریچه ، محرک قبل از ورود اپراتور از دکمه خانه (تنظیم مجدد) از دیگر سنسورهای دیگر احساس نمی شود.
2 انتخاب حالت کنترل
سوئیچ انتخابی "Remote"-"Stop"-"محلی" نصب شده در دستگاه عامل محلی می تواند برای تنظیم عملیات از راه دور (کنترل از راه دور) یا عملکرد محلی (کنترل محلی) یا حالت توقف استفاده شود.
3 عملیات الکتریکی محلی
سوئیچ عامل "باز"-"بستن" نصب شده بر روی دستگاه عامل محلی می تواند برای باز یا بسته شدن محرک به صورت محلی استفاده شود.
4 موتور
موتور خاص دریچه ای که می تواند به طور مستقل از هم جدا شود ، دارای ویژگی های گشتاور شروع بالا و اینرسی کوچک است. موتور القایی قفس سنجاب با ترموستات تعبیه شده. ترموستات داخلی به طور دقیق افزایش درجه حرارت را برای جلوگیری از آسیب رساندن به حرکتی تشخیص می دهد.
5 عمل الکتریکی
این موتور کرم برقی را از طریق یک جفت دنده Spur مرحله اول هدایت می کند و کرم شافت خارج از مرکز را هدایت می کند تا از طریق دنده کرم مس همراه با آن بچرخد. این ساختار دنده کاهش عملکرد خود را قفل می کند ، هنگامی که موتور متوقف می شود ، شیر در موقعیت قفل می شود.
6 کنترل سکته مغزی ، کنترل گشتاور و مکانیزم نشانگر باز
کنترل سکته مغزی این مکانیزم CAM را اتخاذ می کند ، شافت بادامک با شافت خروجی همگام سازی می شود و دو سوئیچ میکرو به ترتیب در جهت دهانه و بسته شدن تنظیم می شوند. انتهای فوقانی شافت بادامک مجهز به شماره گیری است تا موقعیت دریچه را نشان دهد. کنترل گشتاور کرم برقی به یک گروه بهاری پروانه مجهز شده است ، حرکت محوری کرم برقی متناسب با گشتاور خروجی شافت خروجی است و حرکت کرم از طریق ساختار قفسه و پین به چرخش شافت گشتاور تبدیل می شود. یک بادامک بر روی شافت گشتاور نصب شده است و یک میکروسویچ به همین ترتیب در جهت باز و بسته شدن ارائه می شود.
7 عملیات دستی
هنگامی که دستگیره چرخانده شد ، کرم دستی چرخ دنده بیرونی دنده حلقه ثابت را برای چرخش هدایت می کند ، و دنده داخلی دنده حلقه ثابت و دنده سیاره ای یک قطار دنده محور ثابت را تشکیل می دهد تا شافت خروجی را برای چرخش هدایت کند. بنابراین تبدیل عملکرد دستی و الکتریکی محرک ها از طریق تبدیل نقش دنده حلقه استاتیک تکمیل می شود. هیچ کلاچی وجود ندارد و برای دستیابی به تعویض کاملاً اتوماتیک نیازی به تغییر دسته نیست.
8 جعبه ترمینال
حفره ترمینال مهر و موم شده مستقل می تواند یکپارچگی آب بندی قسمت الکتریکی محرک برقی را هنگام انجام سیم کشی در محل تضمین کند و در عین حال نیازهای ضد انفجار محصول را برآورده کند.
9 حد مکانیکی
در هر جهت باز و بسته شدن یک پیچ محدود قابل تنظیم وجود دارد. یک واشر آب بندی مخصوص بر روی پیچ محدوده نصب شده است تا از عملکرد آب بندی خوب این قسمت اطمینان حاصل شود.
موارد میدانی
لوازم جانبی محصول
مشخصات استاندارد
|
درجه حفاظت |
استاندارد IP65/IP67 IP68 ویژه |
|
منبع تغذیه |
سه فاز AC380V --- 460V 50/60Hz تک فاز: AC110V-AC220V DC24V AC24V 50/60Hz |
|
چرخه وظیفه (خاموش) |
10 دقیقه کوتاه (سفارش ویژه 30 دقیقه) |
|
چرخه وظیفه (تعدیل) |
10 دقیقه کوتاه (سفارش ویژه 30 دقیقه) |
|
موتور |
موتور القایی قفس سنجاب |
|
سوئیچ های محدود |
2 هر یک برای باز و بسته (امتیاز SPDT 250VAC/16A) |
|
سوئیچ های گشتاور |
1 هر یک برای باز و بسته (امتیاز SPDT 250VAC/16A) |
|
حفاظت از مربا |
حفاظت بیش از حد ؛ |
|
زاویه سفر |
90 درجه |
|
نشانگر موقعیت |
نشانگر مکانیکی مداوم با فلش |
|
خود قفل کردن |
ارائه شده توسط Double Worm Gearing (بدون ترمز) |
|
درپوش مکانیکی |
1 برای هر انتهای سفر (باز و بسته) ، خارجی و قابل تنظیم |
|
دمای محیط |
استاندارد: -20-+60 درجه اختیاری: -40-+80 درجه |
|
رطوبت محیط |
90 ٪ RH MAX (غیرقانونی) |
|
درجه ضد انفجار |
صدور گواهینامه سفارشی EXDIIBT4 IECEX را می توان ارائه داد |
|
توابع |
پنجره نمایشگر چینی / انگلیسی LCD و عملکرد عملکرد محلی شناسایی توالی فاز خود و محافظت از قطع فاز تنظیم و کنترل مادون قرمز فن آوری تشخیص خود گسل Modbus ، Profidbus DP ، هارت |
|
نشانه |
پاسخ: تماس خشک منفعل از راه دور ، پالس کوتاه سیگنال (اینچ). ب: تماس خشک منفعل از راه دور ، پالس بلند سیگنال (نگه دارید). ج: سیگنال فعال DC24V. D: سیگنال فعال AC220V. E: سیگنال DC4-20MA از راه دور. |
|
سیگنال بازخورد |
پاسخ: سیگنال های باز ، بسته و متوقف شده (تماس خشک منفعل). ب: سیگنال گسل (تماس خشک منفعل). ج: سیگنال موقعیت دریچه (DC4-20MA ، DC1-5V ، DC0-10V) D: سیگنال کنترل از راه دور (تماس خشک منفعل) |
داده های فنی
|
مدل |
گشتاور (N·m) |
حداکثر ساقه قطر (میلی متر) |
کتابچه راهنمای نسبت |
خروجی سرعت (r/min) |
AC380V |
AC220V |
وزن کلوت |
|||
|
قدرت (KW) |
جاری (A) |
قدرت (KW) |
جاری (A) |
هدایت کردن نصب شده |
پله نصب شده |
|||||
|
FRY-Q-005 |
50 |
19 |
60:1 |
0.5 |
0.045 |
0.35 |
0.06 |
0.7 |
8.5 |
16 |
|
FRY-Q-010 |
100 |
19 |
60:1 |
0.5 |
0.06 |
0.5 |
0.09 |
1.0 |
9 |
17 |
|
FRY-Q-015 |
100 |
28 |
90:1 |
0.5 |
0.06 |
0.5 |
0.09 |
1.0 |
17 |
25 |
|
FRY-Q-020 |
200 |
28 |
90:1 |
0.5 |
0.09 |
0.7 |
0.12 |
1.5 |
17 |
25 |
|
FRY-Q-030 |
300 |
28 |
90:1 |
0.5 |
0.12 |
0.8 |
0.15 |
2.0 |
17 |
25 |
|
FRY-Q-040 |
400 |
28 |
90:1 |
0.5 |
0.15 |
0.9 |
0.18 |
2.5 |
18 |
26 |
|
FRY-Q-060 |
600 |
38 |
87:1 |
0.5 |
0.18 |
1.0 |
0.25 |
3.0 |
25 |
41 |
|
FRY-Q-090 |
900 |
38 |
87:1 |
0.5 |
0.25 |
1.5 |
0.37 |
4.0 |
26 |
50 |
|
FRY-Q-20 |
1200 |
38 |
87:1 |
0.5 |
0.25 |
1.5 |
0.37 |
4.0 |
27 |
51 |
|
FRY-Q-180 |
1800 |
38 |
87:1 |
0.5 |
0.37 |
2.0 |
0.55 |
5.0 |
28 |
67 |
|
FRY-Q-300 |
3000 |
55 |
348:1 |
0.5 |
0.37 |
2.0 |
0.55 |
5.0 |
39 |
77 |
|
FRY-Q-400 |
4000 |
55 |
348:1 |
0.5 |
0.55 |
3.0 |
0.75 |
7.0 |
40 |
78 |
|
FRY-Q-500 |
5000 |
55 |
348:1 |
0.5 |
0.55 |
3.0 |
0.75 |
7.0 |
41 |
82 |
توجه:
1. تحت ولتاژ دارای امتیاز ، نسبت جریان مربا به جریان دارای امتیاز موتور 7 است ، و تحمل+20} ٪ از مقدار تضمین شده است
2. LF الزامات ویژه ای وجود دارد ، شرکت می تواند سرعت های دیگری را ارائه دهد: 0.25/1/2/3/4 (R/min) و غیره.
ابعاد
|
مدل |
B1 |
B2 |
H |
H1 |
H2 |
L |
L1 |
D |
|
FRY-Q-005/015 |
68 |
114 |
156 |
270 |
73 |
250 |
157 |
140 |
|
FRY-Q-020/040 |
91 |
157 |
191 |
273 |
103 |
332 |
208 |
160 |
|
FRY-Q-060/180 |
143 |
203 |
227 |
309 |
126 |
424 |
232 |
250 |
|
FRY-Q-300/800 |
143 |
203 |
291 |
373 |
190 |
424 |
232 |
250 |
ابعاد اتصال
|
مدل |
B1 |
B2 |
H |
H1 |
H2 |
L |
L1 |
D |
|
FRY-Q-005/015 |
68 |
114 |
156 |
270 |
73 |
250 |
157 |
140 |
|
FRY-Q-020/040 |
91 |
157 |
191 |
273 |
103 |
332 |
208 |
160 |
|
FRY-Q-060/180 |
143 |
203 |
227 |
309 |
126 |
424 |
232 |
250 |
|
FRY-Q-300/800 |
143 |
203 |
291 |
373 |
190 |
424 |
232 |
250 |
ابعاد اتصال
|
مدل |
مدل فلنج |
d1 |
d2 |
d3 |
n-d4 |
D7 |
H |
h |
h1 |
||
|
محفوظ |
حداکثر |
||||||||||
|
FRY-Q-005 |
fb1 |
77 |
57 |
4-M6 |
12.7 |
12.7 |
35 |
||||
|
FRY-Q-010 |
fb1 |
77 |
57 |
4-M6 |
15.9 |
15.9 |
35 |
3 |
2 |
||
|
F05 |
65 |
35 |
50 |
4-M6 |
8 |
18 |
35 |
||||
|
FRY-Q-015 FRY-Q-020 |
FB2 |
92 |
70 |
4-M8 |
19 |
19 |
42 |
||||
|
F07 |
90 |
55 |
70 |
4-M8 |
12 |
28 |
42 |
3 |
2 |
||
|
FRY-Q-030 FRY-Q-040 |
FB3 |
115 |
89 |
4-M12 |
22.2 |
22.2 |
42 |
||||
|
F10 |
125 |
70 |
102 |
4-M10 |
12 |
28 |
42 |
3 |
2 |
||
|
FRY-Q-060 |
FB3 |
115 |
89 |
4-M12 |
28.6 |
28.6 |
50 |
||||
|
F10 |
125 |
70 |
102 |
4-M10 |
15 |
38 |
50 |
3 |
2 |
||
|
FRY-Q-20 |
FB4 |
140 |
108 |
4-M12 |
31.7 |
31.7 |
50 |
||||
|
F12 |
150 |
85 |
125 |
4-M12 |
15 |
38 |
50 |
3 |
2 |
||
|
FRY-Q-20 FRY-Q-180 |
FB5 |
197 |
159 |
4-M16 |
33.3 |
33.3 |
60 |
||||
|
F14 |
175 |
100 |
140 |
4-M16 |
20 |
38 |
60 |
3 |
3 |
||
|
FRY-Q-180 FRY-Q-300 FRY-Q-500 |
FB5 |
197 |
159 |
4-M16 |
41.3 |
41.3 |
90 |
||||
|
F16 |
210 |
130 |
165 |
4-M20 |
20 |
60 |
90 |
3 |
3 |
||
