معرفی محصول

product-618-270

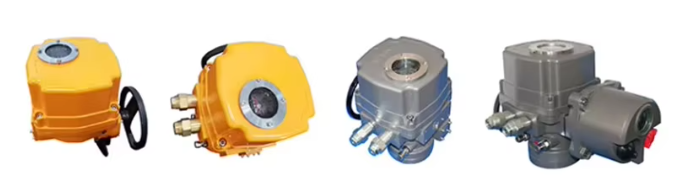

محرک شیر الکتریکی هوشمند سری QT یک محصول یکپارچه سازی الکترومکانیکی است. برای کنترل شیرهای چرخش 90 درجه مانند شیرهای پروانه ای، شیرهای توپی و شیرهای پلاگین مناسب است. جعبه محصول از آلومینیوم دایکاست، با ظاهری زیبا، اندازه کوچک و وزن سبک ساخته شده است. دارای ویژگی های راندمان بالا، قابلیت اطمینان بالا، عملکرد حفاظتی بالا و سر و صدای کم است. این می تواند به طور گسترده ای در صنایع نفت، صنایع شیمیایی، نیروگاه ها، تصفیه آب، کاغذ سازی و سایر صنایع استفاده شود. نوع معمولی محصولات سری QT از نوع فضای باز بوده و سطح حفاظتی آن IP67 می باشد. همچنین می توان آن را به نوع ضد انفجار ساخت و درجه ضد انفجار آن Ex d IIB T4 Gb است. طراحی و نشانگرهای فنی این سری از محصولات مطابق با استاندارد ملی GB/T 28270 «عملگر هوشمند شیر برقی» است. عملکرد ضد انفجار محصولات ضد انفجار مطابق با مقررات GB3836.1 "محیط گاز انفجاری قسمت 1: الزامات عمومی برای تجهیزات" و GB 3836.2 "محیط گاز انفجاری قسمت 2: تجهیزات محافظت شده توسط محفظه ضد انفجار "d" است. ".

پارامترهای استاندارد

product-524-449

product-519-546

ویژگی های فنی اصلی

1. ویژگی های اصلی:

♦طراحی غیر نفوذی، حفره سیم کشی دو مهره مستقل

♦تصحیح خودکار فاز، حفاظت از افت فاز

♦نمایشگر LCD رابط چینی/انگلیسی

♦کنترل از راه دور مادون قرمز و تنظیم دستگیره در محل، بدون نیاز به باز کردن درپوش برای کار کردن

2. توابع اصلی:

2.1 عملکرد حفاظتی:

♦محافظت در برابر گشتاور

♦حفاظت روتور قفل شده

♦عدم حفاظت فاز

♦محافظت در برابر گرمای بیش از حد

♦حفاظت در برابر جریان اضافه

♦حفاظت تعویض جهت در حال اجرا

2.2 عملیات معمول:

♦محلی

♦مقدار سوئیچینگ از راه دور

♦مقدار آنالوگ از راه دور

♦کنترل اتوبوس (اختیاری).

3. توابع قابل تنظیم:

(کنترل از راه دور مادون قرمز یا دکمه و تنظیمات اتوبوس در محل)

تنظیمات سطح اول:

♦جهت چرخش سوپاپ

♦حالت بسته شدن سوپاپ

♦وضعیت باز کامل

تنظیمات ثانویه:

♦کنترل موقعیت یابی محلی از راه دور

♦جهت سیگنال را کنترل کنید

♦زمان تاخیر عمل

♦تنظیم منطقه مرده سیگنال

♦موقعیت تنظیم منطقه مرده

♦تنظیم عملیات متناوب

♦محدوده شیر کاملا باز است

♦محدوده شیر کاملا بسته

♦وضعیت تا حدی کاملا باز

♦وضعیت تا حدی کاملا بسته

♦وضعیت نشان دهنده تماس

♦پایش وضعیت رله

♦سیگنال های کنترل آنالوگ یا اتوبوس

♦ پردازش قطع و وصل

♦تنظیم رمز عبور

♦تنظیمات کارخانه را بازیابی کنید

♦عملیات ESD

4. شاخص های فنی اصلی و پیکربندی

♦منبع تغذیه: C380V ± 10%, 50HZ (ولتاژ ویژه باید در هنگام سفارش ذکر شود) AC220V, 50Hz, single

♦سیگنال کنترل: تماس غیرفعال، عرض پالس بزرگتر یا مساوی 100 میلی ثانیه. سیگنال کنترل موقعیت یابی از راه دور 4-20mA

♦سیگنال خروجی: سیگنال موقعیت سوپاپ {{0}}mA ; وضعیت سیگنال تماس غیرفعال 220VAC/0.5A، 24VDC/3A

♦دمای محیط: 20"C~{1}}C؛ رطوبت محیط:<90%; No corrosive gas

♦دسته کنترل از راه دور: فاصله موثر<2m;

♦پیکربندی پایه: شامل کنترل سوئیچینگ محلی و از راه دور، موقعیت سوپاپ 4-20خروجی میلی آمپر، 4-20ماژول کنترل موقعیت یابی از راه دور با میلی آمپر، 1 دستگاه نظارت و 8 رله وضعیت قابل تنظیم.

♦پیکربندی گسترش یافته: فیلدباس (profibus DP) (Modbus) (deiceNet) و غیره.

ابعاد محرک

product-551-483
