محرک الکتریکی هیبریدی باد-خورشید از انرژی خورشیدی و انرژی باد استفاده می کند تا به طور هوشمند برق را از طریق کنترلر به صورت مکمل به محرک تامین کند و در عین حال باتری را شارژ می کند تا به هدف صرفه جویی در انرژی و کاهش انتشار، حل مشکل برسد. تولید ناکافی انرژی خورشیدی به تنهایی و ترویج توسعه پایدار در برخی مناطق.
انرژی خورشیدی و انرژی باد هم از نظر زمانی و هم از نظر جغرافیایی بسیار مکمل یکدیگر هستند. در هوای بد، اغلب با بادهای شدید همراه است. زمانی که تولید انرژی خورشیدی ایده آل نیست، اغلب زمانی است که انرژی باد فراوان است. در این حالت می توان از سیستم های تولید برق هیبریدی بادی و خورشیدی برای جایگزینی تولید برق سنتی خورشیدی استفاده کرد. سیستم. سیستم تولید برق هیبریدی باد-خورشید دارای ویژگی های حفاظت از محیط زیست، بدون آلودگی، بدون تعمیر و نگهداری و نصب و استفاده آسان است.
ساختار و اصل سیستم منبع تغذیه هیبریدی باد-خورشید
سیستم منبع تغذیه هیبریدی باد-خورشید عمدتاً از توربینهای بادی، سلولهای فتوولتائیک خورشیدی، کنترلکنندهها، باتریها، اینورترها، بارهای AC و DC و غیره تشکیل شده است.
(1) بخش تولید برق بادی استفاده از توربین بادی برای تبدیل انرژی باد به انرژی مکانیکی، تبدیل انرژی مکانیکی به انرژی الکتریکی از طریق ژنراتور باد، سپس شارژ باتری از طریق کنترل کننده و تامین برق از طریق بار است. اینورتر؛
(2) بخش تولید برق فتوولتائیک از اثر فتوولتائیک پانل خورشیدی برای تبدیل انرژی نور به انرژی الکتریکی استفاده می کند، سپس باتری را شارژ می کند و جریان مستقیم را از طریق اینورتر به جریان متناوب تبدیل می کند تا برق بار را تامین کند.
(3) سیستم اینورتر از چندین اینورتر تشکیل شده است که جریان مستقیم باتری را به جریان متناوب استاندارد AC220v یا AC380V تبدیل می کند تا از استفاده عادی از تجهیزات بار جریان متناوب اطمینان حاصل شود. همزمان.
همچنین دارای یک عملکرد تثبیت ولتاژ خودکار است که می تواند کیفیت منبع تغذیه سیستم تولید برق هیبریدی باد-خورشید را بهبود بخشد.
(4) قسمت کنترل به طور مداوم وضعیت کار بسته باتری را با توجه به تغییرات شدت نور خورشید، نیروی باد و بار تنظیم می کند:
از یک طرف، انرژی الکتریکی تنظیم شده مستقیماً به بار DC یا AC ارسال می شود.
از طرف دیگر انرژی الکتریکی اضافی برای ذخیره سازی به بسته باتری فرستاده می شود.
هنگامی که تولید برق نمی تواند نیازهای بار را برآورده کند، کنترل کننده انرژی الکتریکی باتری را به بار ارسال می کند و از تداوم و پایداری کل سیستم اطمینان حاصل می کند.
(5) قسمت باتری از چندین باتری تشکیل شده است که همزمان دو نقش تنظیم انرژی و تعادل بار را در سیستم بازی می کنند.
انرژی الکتریکی خروجی توسط سیستم تولید برق بادی و سیستم تولید برق فتوولتائیک را به انرژی شیمیایی تبدیل می کند و آن را برای استفاده در مواقعی که منبع تغذیه کافی نیست ذخیره می کند.
سیستم تولید برق هیبریدی باد-خورشید با توجه به تغییرات باد و تابش خورشیدی می تواند در سه حالت زیر عمل کند:
توربین های بادی به تنهایی نیروی بار را تامین می کنند. سیستم تولید برق فتوولتائیک به تنهایی برق را برای بار تامین می کند. توربین های بادی و سیستم تولید برق فتوولتائیک به طور مشترک برق را برای بار تامین می کنند.
مقایسه منبع تغذیه هیبریدی باد-خورشید و منبع تغذیه تک انرژی
منبع تغذیه هیبریدی بادی و خورشیدی در مقایسه با انرژی بادی یا تولید برق فتوولتائیک به تنهایی دارای مزایای زیر است: با استفاده از مکمل بودن انرژی باد و انرژی خورشیدی، خروجی نسبتاً پایداری می توان به دست آورد و سیستم از پایداری و قابلیت اطمینان بالایی برخوردار است. با اطمینان از منبع تغذیه یکسان، ظرفیت باتری ذخیره انرژی می تواند تا حد زیادی کاهش یابد. از طریق طراحی و تطبیق معقول، اساساً میتواند توسط یک سیستم منبع تغذیه هیبریدی بادی-خورشیدی تغذیه شود و نیازی به راهاندازی منبع تغذیه پشتیبان مانند مجموعه دیزل ژنراتور وجود ندارد که میتواند مزایای اجتماعی و اقتصادی بهتری به دست آورد.

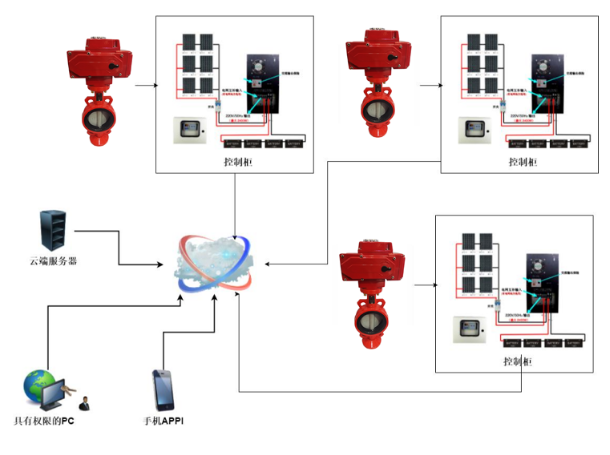

کاربرد خاص در سیستم کنترل شیر برقی
با توجه به کاربرد گسترده شیرهای الکتریکی، مکان های زیادی نیز وجود دارد که در مناطق دورافتاده که شرایط منبع تغذیه ندارند، از آنها استفاده می شود. منبع تغذیه مکمل بادی و خورشیدی مشکل منبع تغذیه کل سیستم را حل می کند.
حالت منبع تغذیه: DC24V، DC48V، DC72V;
وارونگی: AC220V و AC380V.
با توجه به هزینه بالای سیستم اینورتر، مصرف برق بالای خود اینورتر و راندمان پایین فرآیند اینورتر، سیستم منبع تغذیه شیر برقی باید تا حد امکان از منبع تغذیه DC استفاده کند.
الف. حالت منبع تغذیه: هیبرید باد و خورشید.
ب. تعداد دفعاتی که هر سوئیچ روشن می شود: 2-3 بار، یک سوئیچ به عقب و جلو شمارش می شود و هر بار حدود 8 دقیقه است.
ج. روش ارتباط بی سیم: 4G;
د. پلتفرم ابری: دسترسی به پلتفرم ابری موجود مشتری و روش اتصال و توافق خاص به طور جداگانه مورد بحث قرار خواهد گرفت. E. ظرفیت منبع تغذیه: در 14 روز متوالی از روزهای بارانی، سیستم باید به طور عادی کار کند.
F. سنسورهای پیکربندی شده در پشت شیر: فلومتر، فرستنده فشار.
اجزای اصلی سیستم تولید برق هیبریدی باد-خورشید
