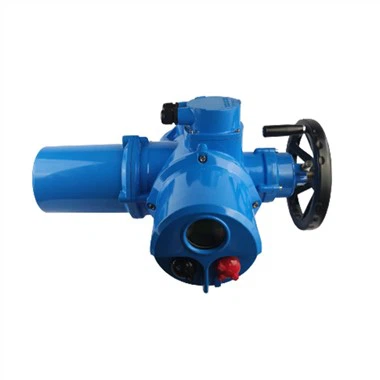

محرک برقی چند چرخشی
نمای کلی
با توجه به الزامات ISO5210 ، محرک های چند چرخش می توانند در برابر فشار از شیر مقاومت کنند و گشتاور را به شیر منتقل کنند که باعث می شود حداقل یک چرخش بچرخد. معمولاً ، محرک های چند نوبت باید چندین چرخش را تکمیل کنند ، و دریچه های دروازه نیاز به مجهز به ساقه های بلند کردن دارند. آنها برای انجام چندین چرخش چرخش به محرک های چند نوبت نیاز دارند. بنابراین ، محرک های چند چرخش مجهز به شفت های توخالی برای رانندگی ساقه دریچه دروازه هستند. آنها شیرهای دروازه ، دریچه های کره زمین و سایر دریچه ها را با خروجی گشتاور کار می کنند. عملکرد دستی دریچه ها با استفاده از دستگیره ها نیز یکی از ویژگی های استاندارد محرک ها است. واحد کنترل داده ها را برای کار با محرک در جهت های باز و بسته پردازش می کند. معمولاً واحد کنترل به عنوان یک رابط الکتریکی با سیستم عامل DCS ، مجهز به کنترل محلی و یکپارچه سازی در محرک است.
ویژگی های محرک های برقی
این محرک شیر برقی سری ویژگی های زیر را دارد:
• ساخت و ساز جمع و جور و قوی ، سبک وزن.
• طیف گسترده ای از تغییرات گشتاور.
• محفظه آلومینیومی آنودایز شده در داخل و خارج با پوشش رنگ با دمای بالا خارجی برای استفاده در برابر محیط صنعتی شدید.
• محوطه از مهر و موم های شعاعی و حلقه های O استفاده می کند که محافظت از IP68 ضد آب را فراهم می کند.
• به طور خودکار مراحل را شناسایی و اصلاح می کند. محافظت از خرابی فاز اتوماتیک از ایمنی تجهیزات محافظت می کند.
• سیستم سنجش مکانیکی قابل اطمینان که عملکرد ایمن را در شرایط اضافه بار فراهم می کند.
• پنجره و نشانگر با اندازه بزرگ نشانگر موقعیت بهتری را از فاصله فراهم می کند.
• تعداد گزینه های کنترل موقعیت محلی برای ارائه راه اندازی آسان و عملکرد میدانی.
مزایای محصول
نیازهای متنوع
سایت های فناوری فرآیند از خطوط لوله پشتیبانی و دریچه های خودکار در سراسر جهان است. نه تنها سایت و نوع دریچه عوامل مهمی در انتخاب محرک های برقی هستند ، بلکه محیط آب و هوایی عملکرد در محل نیز بسیار مهم است. Fry-A محرک های برقی خدمات ایمن و قابل اعتماد را در شرایط مختلف محیطی تضمین می کنند.
عملکرد عالی
تضمین کیفیت
فقط در شرایطی که تمام تجهیزات در محل خدمات قابل اعتماد در کل زندگی خود ارائه می دهند ، می توان کل سایت فرآیند کارآمد ، اقتصادی و ایمن بود.
دوره گارانتی طولانی
توابع اصلی
طبقه حفاظت
محافظت از مهر و موم با استاندارد EN 60529 مطابقت دارد و سطح حفاظت به IP68 ارتقا یافته است. IP68 به این معنی است که می توان آن را در عمق 8 متر تا 96 ساعت در آب غوطه ور کرد. در طول دوره غوطه وری ، 10 عمل می تواند انجام شود.
دمای محیط
نوع خارج از خانه
استاندارد -40 درجه ~ +80 درجه
مدرک اختیاری -60 ~+60 درجه
نوع تعدیل کننده
استاندارد -40 درجه ~ +60 درجه
مدرک اختیاری -60 ~+60 درجه
ما می توانیم نیازهای خاص دمای محیط را برآورده کنیم.
محافظت در برابر خوردگی
سطح بالای محافظت از خوردگی محصول دوام آن را تعیین می کند. سیستم حفاظت از خوردگی مبتنی بر پیش درمانی شیمیایی است و هر مؤلفه در دو لایه پوشش داده می شود. با توجه به طبقه بندی خوردگی مطابق با ISO 12944-2 ، ما کلاس های مختلف محافظت در برابر خوردگی را با توجه به محیط های مختلف کاربرد ارائه می دهیم.
درجه ضد انفجار
اصل طراحی تجهیزات ضد انفجار این است که تجهیزات خود به منبع احتراق در یک محیط انفجاری تبدیل نمی شوند ، و همچنین جرقه هایی را تولید نمی کنند یا سطح آن را بیش از حد گرم نمی کنند. درجه ضد انفجار Exdeii CT4/T3GB است. exd iict4/t3gb
محیط
لایه عامل پخت
پوشش عملکردی چسبندگی رنگ را روی سطح حفره افزایش می دهد
اولین لایه پوشش پودر
این لایه یک پوشش پودر مبتنی بر اپوکسی است. این لایه بهترین چسبندگی بین سطح پوسته و پوشش را تضمین می کند
لایه پوشش پودر دوم
این لایه یک پوشش پودر مبتنی بر پلی اورتان است. این لایه مانع اصلی در برابر خوردگی از مواد شیمیایی و هوازدگی است.
روش پودر پودر بهینه سازی شده بهینه شده ، بهترین مقاومت در برابر خوردگی را ایجاد می کند.
حالت کنترل
کنترل خارجی کلیه سیگنال های محرک ، مانند سیگنال های سوئیچ محدود ، سیگنال های سوئیچ گشتاور ، حفاظت حرارتی حرکتی و موقعیت دریچه ، می توانند برای پردازش بیشتر به دستگاه کنترل خارجی منتقل شوند. هنگام طراحی معماری منطق کنترل ، لازم است مکانیسم های حفاظت لازم را به طور کامل در نظر بگیرید و زمان تأخیر را به حداقل برسانید.
دستگاه کنتاکتور مورد استفاده برای کنترل عملکرد موتور در دستگاه کنترل خارجی نصب شده و از طریق کابل به محرک متصل می شود.
هنگامی که یک رابط کارکرد کنترل محلی مورد نیاز است ، رابط عملکرد کنترل محلی باید در نزدیکی محرک نصب شود و با دستگاه کنترل خارجی یکپارچه شود.
کنترل یکپارچه
هنگامی که محرک از آن استفاده می شود ، محرک با واحد کنترل یکپارچه می تواند توسط عناصر عملیاتی کنترل محلی اداره شود. واحد کنترل کاملاً با محرک سازگار است. محرک را می توان بدون اتصال به سیستم DCS در سایت تنظیم کرد. فقط انتقال و تبادل دستورات عملیاتی و سیگنال های بازخورد بین سیستم کنترل و محرک مورد نیاز است. کنترل خاموش موتور فوراً در دستگاه تکمیل می شود.
در میدان
استفاده از کابل های اتوبوس می تواند فضای زیادی را در کابینت کنترل ذخیره کند و بدیهی تر است که اتصال سنتی و اتصال خط سیگنال ورودی و خروجی منسوخ شده است. استفاده از کابل های دو هسته ای مرحله راه اندازی را ساده می کند و هزینه کابل ها را در زمینه مسافت طولانی کاهش می دهد.
یکی دیگر از مهمترین مزیت های فناوری FieldBus ، انتقال اطلاعات پیشگیرانه و اطلاعات تشخیصی به اتاق کنترل است. بنابراین ، فناوری FieldBus تمام دستگاه های FieldBus را در سیستم مدیریت دارایی ادغام می کند تا از اقدامات حفاظت ایمنی استفاده از دستگاه های میدانی پشتیبانی کند. محرک های مجهز به واحدهای کنترل یکپارچه هوشمند می توانند در انواع استاندارد استاندارد سیستم های FieldBus در اتوماسیون فرآیند اعمال شوند.
مشخصات استاندارد
|
درجه حفاظت |
IP68 استاندارد |
|
منبع تغذیه |
سه فاز AC380V --- 460V 50/60Hz تک فاز: AC110V-AC220V DC24V AC24V 50/60Hz |
|
چرخه وظیفه |
S4, 25% |
|
درجه عایق |
F |
|
روش کنترل |
کنترل محلی/DCS/FCS (سیستم کنترل FieldBus) |
|
حفاظت حرکتی |
گرمای بیش از حد/اضافه بار و مدار کوتاه/حفاظت از ترمز معکوس/الکترونیکی فوری |
|
حفاظت از گشتاور |
گشتاور مکانیکی/حفاظت از گشتاور الکترونیکی |
|
حفاظت از مربا |
حفاظت بیش از حد ؛ |
|
خطای تکرارپذیری |
کمتر از یا برابر با 1 ± |
|
حد خطای اساسی |
کمتر از یا برابر با 1 ٪ |
|
تنظیم منطقه مرده |
0.1 ٪ -9.9 ٪ قابل تنظیم |
|
پوشش خارجی |
رنگ درجه حرارت بالا |
|
دمای محیط |
استاندارد: -20-+60 درجه اختیاری: -40-+70 درجه |
|
رطوبت محیط |
90 ٪ RH MAX (غیرقانونی) |
|
درجه ضد انفجار |
Exdi ، Exdib II BT4 ، Exdib II CT4 (IECEX/ATEX) |
|
توابع |
پنجره نمایشگر چینی / انگلیسی LCD و عملکرد عملکرد محلی شناسایی توالی فاز خود و محافظت از قطع فاز تنظیم و کنترل مادون قرمز فن آوری تشخیص خود گسل Modbus RTU ، Profidbus DP ، Hart ، FF ، Devicene (اختیاری) |
|
نشانه |
پاسخ: تماس خشک منفعل از راه دور ، پالس کوتاه سیگنال (اینچ) ب: تماس خشک منفعل از راه دور ، پالس بلند سیگنال (نگه دارید) ج: سیگنال فعال DC24V D: سیگنال فعال AC220V ه: سیگنال DC4-20MA از راه دور |
|
سیگنال بازخورد |
پاسخ: سیگنال های باز ، بسته ، متوقف شده ب: سیگنال گسل ج: سیگنال موقعیت دریچه (DC4-20MA ، DC1-5V ، DC0-10V) د: سیگنال کنترل از راه دور |
داده های فنی
محرک های برقی چند نوری برای نوع خاموش با موتور AC 1 فاز
|
مدل |
سرعت خروجی دور در دقیقه |
گشتاور NM |
تعداد شروع می شود حداکثر 1/h |
پیوست های دریچه |
چرخ دستی |
وزن کلوت |
|||||
|
50 هرتز |
60 هرتز |
حداقل |
حداکثر |
ISO5210 استاندارد |
گزینه DIN3210 |
max.frising ساقه مگنی |
Φ مگنی |
کاهش نسبت |
|||
|
frya-07.2 |
4 |
4.8 |
10 |
30 |
60 |
F07 F10 |
G0 |
26 34 |
160 |
11:1 |
21 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
|||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
|||||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
28 |
||||||||
|
45 |
54 |
8:1 |
|||||||||
|
63 |
75 |
30 |
11:1 |
||||||||
|
90 |
108 |
8:1 |
|||||||||
|
125 |
150 |
5.5:1 |
|||||||||
|
180 |
216 |
25 |
4:1 |
||||||||
|
frya-07.6 |
4 |
4.8 |
20 |
60 |
60 |
F07 F10 |
G0 |
26 34 |
160 |
11:1 |
21 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
|||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
|||||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
28 |
||||||||
|
45 |
54 |
8:1 |
|||||||||
|
63 |
75 |
30 |
11:1 |
37 |
|||||||
|
90 |
108 |
8:1 |
|||||||||
|
125 |
150 |
5.5:1 |
|||||||||
|
180 |
216 |
50 |
4:1 |
||||||||
|
frya-10.2 |
4 |
4.8 |
40 |
120 |
60 |
F10 |
G0 |
40 |
200 |
11:1 |
28 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
31 |
||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
|||||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
40 |
||||||||
|
45 |
54 |
30 |
8:1 |
||||||||
|
63 |
75 |
11:1 |
43 |
||||||||
|
90 |
108 |
8:1 |
|||||||||
|
125 |
150 |
5.5:1 |
|||||||||
|
180 |
216 |
100 |
4:1 |
||||||||
|
Frya-14.2 |
4 |
4.8 |
100 |
250 |
60 |
F14 |
G1/2 |
58 |
315 |
11:1 |
59 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
|||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
30 |
11:1 |
61 |
|||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
63 |
||||||||
|
45 |
54 |
8:1 |
|||||||||
|
Frya-14.6 |
4 |
4.8 |
200 |
500 |
60 |
F14 |
G1/2 |
58 |
400 |
11:1 |
63 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
400 |
30 |
11:1 |
|||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
66 |
||||||||
|
22 |
26 |
8:1 |
|||||||||
محرک های برقی چند نوری برای نوع خاموش با موتور AC 3 فاز
|
مدل |
خروجی سرعت دور در دقیقه |
دامنه گشتاور NM |
اسمی قدرت kW |
سرعت دور در دقیقه |
اسمی جاری A |
حداکثر جاری A |
شروع جاری A |
پروتستان بیش از حد. تنظیم دستگاه |
|
frya-07.2 |
4 |
30 |
0.02 |
1400 |
0.4 |
0.3 |
1.1 |
0.3 |
|
5.6 |
0.02 |
1400 |
0.4 |
0.4 |
1.1 |
0.4 |
||
|
8 |
0.04 |
1400 |
0.4 |
0.4 |
1.1 |
0.4 |
||
|
11 |
0.04 |
1400 |
0.4 |
0.5 |
1.1 |
0.5 |
||
|
16 |
0.06 |
2800 |
0.6 |
0.6 |
2.0 |
0.6 |
||
|
22 |
0.06 |
2800 |
0.6 |
0.7 |
2.0 |
0.7 |
||
|
32 |
0.10 |
1400 |
1.0 |
1.0 |
2.5 |
1.0 |
||
|
45 |
0.10 |
1400 |
1.0 |
1.1 |
2.5 |
1.1 |
||
|
63 |
0.20 |
2800 |
0.8 |
1.3 |
4.6 |
1.3 |
||
|
90 |
0.20 |
2800 |
0.8 |
1.4 |
4.6 |
1.4 |
||
|
125 |
0.30 |
2800 |
0.9 |
1.6 |
4.6 |
1.6 |
||
|
180 |
25 |
0.30 |
2800 |
0.9 |
1.7 |
4.6 |
1.7 |
|
|
frya-07.6 |
4 |
60 |
0.03 |
1400 |
0.4 |
0.4 |
1.1 |
0.4 |
|
5.6 |
0.03 |
1400 |
0.4 |
0.5 |
1.1 |
0.5 |
||
|
8 |
0.06 |
1400 |
0.6 |
0.7 |
1.7 |
0.7 |
||
|
11 |
0.06 |
1400 |
0.6 |
0.7 |
1.7 |
0.7 |
||
|
16 |
0.12 |
2800 |
0.7 |
0.9 |
3.2 |
0.9 |
||
|
22 |
0.12 |
2800 |
0.7 |
1.1 |
3.2 |
1.1 |
||
|
32 |
0.20 |
1400 |
1.7 |
2.0 |
4.8 |
2.0 |
||
|
45 |
0.20 |
1400 |
1.7 |
2.1 |
4.8 |
2.1 |
||
|
63 |
0.40 |
2800 |
1.7 |
2.4 |
9.5 |
2.4 |
||
|
90 |
0.40 |
2800 |
1.7 |
2.6 |
9.5 |
2.6 |
||
|
125 |
0.50 |
2800 |
1.8 |
3.2 |
9.5 |
3.2 |
||
|
180 |
50 |
0.50 |
2800 |
1.8 |
3.4 |
9.5 |
3.4 |
|
|
frya-10.2 |
4 |
120 |
0.06 |
1400 |
0.5 |
0.6 |
2.1 |
0.6 |
|
5.6 |
0.06 |
1400 |
0.5 |
0.6 |
2.1 |
0.6 |
||
|
8 |
0.12 |
1400 |
1.1 |
1.2 |
3.2 |
1.2 |
||
|
11 |
0.12 |
1400 |
1.1 |
1.3 |
3.2 |
1.3 |
||
|
16 |
0.25 |
2800 |
1.4 |
1.6 |
4.7 |
1.6 |
||
|
22 |
0.25 |
2800 |
1.4 |
1.9 |
4.7 |
1.9 |
||
|
32 |
0.40 |
1400 |
2.6 |
2.7 |
8.9 |
2.7 |
||
|
45 |
0.40 |
1400 |
2.6 |
3.2 |
8.9 |
3.2 |
||
|
63 |
0.70 |
2800 |
3.2 |
3.8 |
17 |
3.8 |
||
|
90 |
0.70 |
2800 |
3.2 |
4.2 |
17 |
4.2 |
||
|
125 |
1.00 |
2800 |
3.7 |
5.5 |
17 |
5.5 |
||
|
180 |
100 |
1.00 |
2800 |
3.7 |
5.8 |
17 |
5.8 |
|
|
Frya-14.2 |
4 |
250 |
0.12 |
1400 |
0.5 |
0.8 |
2.9 |
0.8 |
|
5.6 |
0.12 |
1400 |
0.5 |
1.1 |
2.9 |
1.1 |
||
|
8 |
0.25 |
1400 |
1.1 |
1.7 |
5.5 |
1.7 |
||
|
11 |
0.25 |
1400 |
1.1 |
1.8 |
5.5 |
1.8 |
||
|
16 |
0.45 |
2800 |
1.6 |
3.2 |
9.5 |
3.2 |
||
|
22 |
0.45 |
2800 |
1.6 |
3.7 |
9.5 |
3.7 |
||
|
32 |
0.75 |
1400 |
2.6 |
4.2 |
17 |
4.2 |
||
|
45 |
0.75 |
1400 |
2.6 |
5.3 |
17 |
5.3 |
||
|
63 |
1.40 |
2800 |
4.9 |
7.4 |
40 |
7.4 |
||
|
90 |
1.40 |
2800 |
4.9 |
9.5 |
40 |
9.5 |
||
|
125 |
1.80 |
2800 |
5.6 |
12 |
50 |
12 |
||
|
180 |
200 |
1.80 |
2800 |
5.6 |
12 |
50 |
12 |
|
|
Frya-14.6 |
4 |
500 |
0.20 |
1400 |
0.9 |
0.9 |
5.5 |
0.9 |
|
5.6 |
0.20 |
1400 |
0.9 |
1.1 |
5.5 |
1.1 |
||
|
8 |
0.40 |
1400 |
1.8 |
3.2 |
9.8 |
3.2 |
||
|
11 |
0.40 |
1400 |
1.8 |
3.7 |
9.8 |
3.7 |
||
|
16 |
0.80 |
2800 |
3.8 |
5.3 |
19 |
5.3 |
||
|
22 |
0.80 |
2800 |
3.8 |
5.8 |
19 |
5.8 |
||
|
32 |
1.60 |
1400 |
5.6 |
7.9 |
40 |
7.9 |
||
|
45 |
1.60 |
1400 |
5.6 |
9.5 |
40 |
9.5 |
||
|
63 |
3.00 |
2800 |
9.5 |
14 |
61 |
14 |
||
|
90 |
3.00 |
2800 |
9.5 |
17 |
61 |
17 |
||
|
125 |
3.30 |
2800 |
10 |
22 |
61 |
19 |
||
|
180 |
400 |
3.30 |
2800 |
10 |
23 |
61 |
19 |
|
|
Frya-16.2 |
4 |
1000 |
0.40 |
1400 |
1.5 |
2.8 |
11 |
2.8 |
|
5.6 |
0.40 |
1400 |
1.5 |
3.1 |
11 |
3.1 |
||
|
8 |
0.80 |
1400 |
2.9 |
5.3 |
23 |
5.3 |
||
|
11 |
0.80 |
1400 |
2.9 |
5.8 |
23 |
5.8 |
||
|
16 |
1.50 |
2800 |
5.9 |
9.5 |
42 |
9.5 |
||
|
22 |
1.50 |
2800 |
5.9 |
11 |
42 |
11 |
||
|
32 |
3.00 |
1400 |
8.9 |
14 |
63 |
14 |
||
|
45 |
3.00 |
1400 |
8.9 |
17 |
63 |
17 |
||
|
63 |
5.00 |
2800 |
12 |
26 |
120 |
26 |
||
|
90 |
5.00 |
2800 |
12 |
32 |
120 |
26 |
||
|
125 |
6.00 |
2800 |
13 |
37 |
120 |
26 |
||
|
180 |
800 |
6.00 |
2800 |
13 |
47 |
120 |
26 |
ابعاد
نمایشگاه
محصول واقعی محصول
معرفی شرکت
Freya که در سال 2014 تأسیس شد ، به طور عمده در دریچه ها ، محرک ها ، محرک های شیر برقی ، دریچه های برقی و سایر محصولات و خدمات کنترل سیال سروکار دارد. این مرکز در زمینه صنعت فرآیند متمرکز است و مدتهاست که متعهد به ارائه راه حل های کنترل مایعات حرفه ای برای صنایع فرآیند مانند برق ، فولاد ، مصالح ساختمانی و تصفیه آب است. با توجه به شرایط واقعی کار ، از طریق بررسی های لازم در زمینه و افشای فنی ، انتخاب و طراحی ایمن ، اقتصادی و سازگار با محیط زیست را در اختیار مشتریان قرار می دهد ، نصب و راه اندازی را به طور دقیق و مطابق با الزامات قرارداد تأمین می کند و در هنگام رعایت استانداردها دست به کار می شود. این شرکت همواره بر بهبود قابلیت های نوآوری خود متمرکز شده است و با افزایش سرمایه گذاری تحقیق و توسعه و معرفی فناوری ، به مجموعه ای از نتایج نوآورانه دست یافته است. در چند سال گذشته ، این شرکت با موفقیت برای ثبت اختراعات ظاهر غیر تهاجمی و گواهینامه های ثبت اختراع مدل ابزار استفاده کرده است. این دستاوردهای نوآورانه باعث بهبود رقابت اصلی شرکت شده است.
