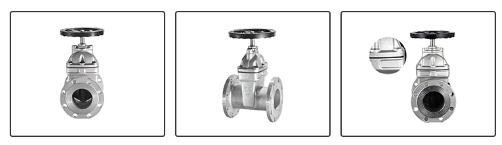

شیر دروازه ای از جنس استنلس استیل
بررسی اجمالی محصولات
قسمت باز و بسته کننده شیر دروازه نرم سیل صفحه دروازه است. جهت حرکت صفحه دروازه عمود بر جهت سیال است. شیر دروازه فقط می تواند کاملاً باز و کاملاً بسته شود و نمی توان آن را تنظیم یا گاز داد. دروازه دارای دو سطح آب بندی است. دو سطح آب بندی دریچه گیت مدل معمولی به شکل گوه ای شکل می گیرد. زاویه گوه با پارامترهای سوپاپ متفاوت است. قطر اسمی DN50 ~ DN1200 است و دمای عملیاتی کمتر یا برابر با 120 درجه است. صفحه دروازه شیر دریچه آب بندی نرم به طور یکپارچه با لاستیک روکش شده است و عملکرد جبران تغییر شکل لاستیکی مهر و موم محکم و عدم نشتی را تضمین می کند. این محصول دارای طیف گسترده ای از کاربردها است و می تواند در خطوط لوله تحت شرایط کاری مختلف در متالورژی، زغال سنگ، برق، نفت، مواد شیمیایی، داروسازی، حفاظت از محیط زیست، تصفیه آب و سایر صنایع با دمای کاری -20~ استفاده شود. 120 درجه برای قطع یا اتصال رسانه های خط لوله.
بررسی اجمالی محصولات
قسمت باز و بسته کننده شیر دروازه آب بندی فلزی صفحه دروازه می باشد. جهت حرکت صفحه دروازه عمود بر جهت سیال است. شیر دروازه را فقط می توان به طور کامل باز و کاملاً بسته کرد، اما نمی توان آن را تنظیم یا گاز داد. دروازه دارای دو سطح آب بندی است. دو سطح آب بندی شیر دروازه ای که بیشتر مورد استفاده قرار می گیرد یک شکل گوه ای را تشکیل می دهد. زاویه گوه با پارامترهای دریچه تغییر می کند، معمولاً 50 درجه و 2 درجه 52 دقیقه زمانی که دمای متوسط بالا نیست. صفحه دروازه شیر دروازه گوه ای را می توان به یک کل تبدیل کرد که به آن دروازه صلب می گویند. همچنین می توان آن را به دروازه ای تبدیل کرد که می تواند تغییر شکل جزئی ایجاد کند تا مهارت خود را بهبود بخشد و انحراف زاویه سطح آب بندی را در طول پردازش جبران کند. به این نوع دروازه، صفحه ارتجاعی گفته می شود.
برنامه های کاربردی
الزامات کلی
1. مشخصات و دسته بندی شیرهای گیت مهر و موم نرم باید با الزامات اسناد طراحی خط لوله مطابقت داشته باشد.
2. مدل شیر گیت مهر و موم نرم باید با الزامات شماره استاندارد ملی نشان داده شود. اگر یک استاندارد سازمانی است، توضیحات مربوط به مدل باید نشان داده شود.
3. فشار کاری شیر دروازه ای آب بندی نرم باید بزرگتر یا مساوی فشار کاری خط لوله باشد. بدون تأثیر بر قیمت، فشار کاری که شیر می تواند تحمل کند باید بیشتر از فشار کاری واقعی خط لوله باشد. هر طرف شیر دریچه آب بندی نرم باید بتواند در هنگام بسته بودن آن را تحمل کند. 1.1 برابر فشار کاری شیر بدون نشتی؛ هنگامی که شیر باز است، بدنه شیر باید بتواند دو برابر فشار کاری شیر را تحمل کند.
4. استاندارد تولید شیر دریچه بند نرم باید نشان دهنده شماره استاندارد ملی باشد که بر اساس آن است. اگر یک استاندارد سازمانی است، سند شرکت باید به قرارداد خرید پیوست شود.
کیفیت استاندارد
1. مواد بدنه شیر باید عمدتاً چدن، فولاد ریخته گری، فولاد ضد زنگ و 316L باشد و درجه و داده های آزمایش فیزیکی و شیمیایی واقعی چدن باید نشان داده شود.
2. مواد ساقه سوپاپ باید از فولاد ضد زنگ (2CR13) ساخته شده باشد. شیرهای با قطر بزرگ نیز باید دارای پایه های تعبیه شده از جنس استنلس استیل باشند.
3. جنس مهره برنج آلومینیوم ریخته گری یا برنز آلومینیوم ریخته گری است و سختی و استحکام آن بیشتر از میل سوپاپ است.
4. سختی و استحکام مواد بوشینگ ساقه سوپاپ نباید بیشتر از میل سوپاپ باشد و هنگام غوطه ور شدن در آب نباید باعث خوردگی الکتروشیمیایی با میل سوپاپ و بدنه شیر شود.
مواد سطح آب بندی
① دریچه های دریچه مهر و موم نرم در دسته بندی های مختلف قرار می گیرند، با روش های آب بندی و الزامات مواد مختلف.
② برای دریچه های دروازه گوه ای معمولی، مواد، روش تثبیت و روش سنگ زنی حلقه مسی باید توضیح داده شود.
③ داده های آزمایش فیزیکی، شیمیایی و بهداشتی دریچه های دروازه با مهر و موم نرم و مواد پوشش لاستیکی صفحه شیر؛
بسته بندی شفت سوپاپ
① از آنجایی که شیرهای دریچه آب بندی نرم در شبکه خط لوله معمولاً به ندرت باز و بسته می شوند، بسته بندی باید برای چندین سال غیرفعال باشد، بسته بندی پیر نمی شود و اثر آب بندی برای مدت طولانی حفظ می شود.
② بسته بندی سوپاپ همچنین زمانی که در برابر باز و بسته شدن مکرر مقاومت می کند، باید اثر آب بندی دائمی داشته باشد.
③ با توجه به الزامات فوق، بسته بندی شفت سوپاپ تلاش می کند تا برای عمر یا بیش از ده سال جایگزین نشود.
④ اگر بسته بندی نیاز به تعویض داشته باشد، طراحی شیر پنوماتیک باید اقداماتی را برای جایگزینی آن تحت فشار آب در نظر بگیرد.
