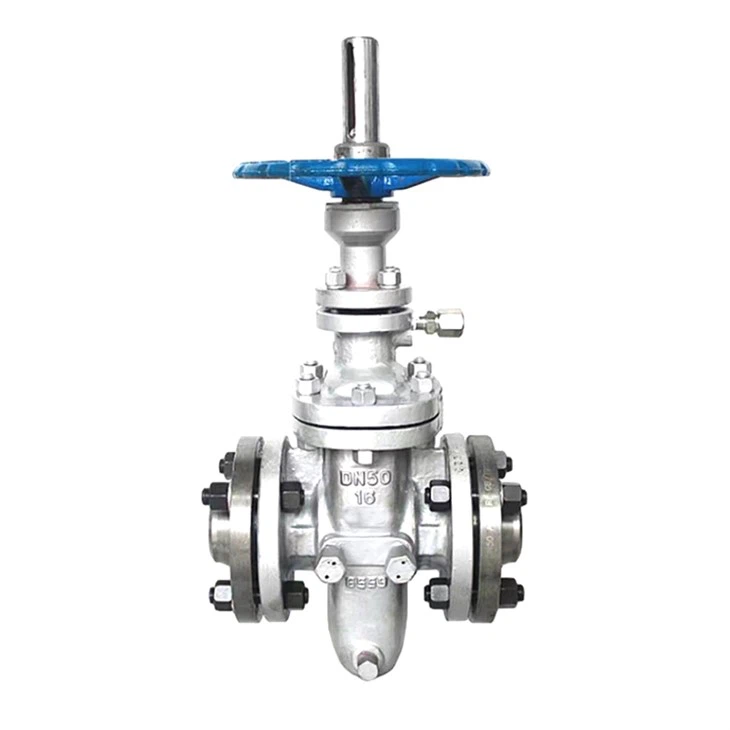

شیر دروازه تخت فولاد ضد زنگ
بررسی اجمالی
شیر فلت گیت یک شیر کشویی است که قسمت بسته شدن آن یک دروازه موازی است. عضو بسته می تواند یک دروازه یا یک دروازه دوتایی با مکانیزم پخش کننده در بین آن باشد. نیروی فشار گیت به نشیمنگاه سوپاپ توسط فشار متوسطی که بر روی دروازه شناور یا نشیمنگاه شیر شناور اعمال می شود، کنترل می شود. اگر این یک دریچه دروازه مسطح دو دروازه باشد، مکانیسم انبساط دو دروازه می تواند این نیروی فشار را تکمیل کند.
مشخصات فنی
مشخصات محصول
1. نشیمنگاه سوپاپ از یک مهر و موم حلقه O و یک ساختار صندلی سوپاپ شناور استفاده می کند که نیروی پیش بارگذاری را اعمال می کند، به طوری که ورودی و خروجی شیر دروازه تخت در هر دو جهت آب بندی می شود. و گشتاور باز و بسته شدن این سازه تنها 1/2 شیرهای معمولی است که باز و بسته شدن آن را آسان می کند. دریچه بستن
2. هنگامی که به طور کامل باز است، کانال صاف و مستقیم است، ضریب مقاومت جریان بسیار کوچک است و هیچ افت فشاری وجود ندارد. خط لوله را می توان از طریق توپ مو تمیز کرد.
3. ساختار بسته بندی با قابلیت خود آب بندی را اتخاذ می کند که نیازی به تنظیم مکرر ندارد. باز و بسته شدن بسیار سبک است و عملکرد آب بندی قابل اعتماد است. جعبه پر کردن مجهز به ساختار تزریق گریس آب بندی کمکی است و عملکرد آب بندی کاملاً قابل اعتماد است و واقعاً نشت صفر را به دست می آورد. حل مشکل جهانی رایج ترین عیب پکینگ سوپاپ نشتی است
4. هنگامی که شیر دروازه تخت بسته است، می تواند به طور خودکار فشار بالا را در حفره داخلی حذف کند تا از استفاده ایمن اطمینان حاصل شود.
5. ساختار کاملا محصور، عملکرد محافظتی خوب، سازگار با شرایط آب و هوایی
6. ساختار آب بندی نشیمنگاه سوپاپ باید الاستیک و از قبل سفت شده باشد و نشیمنگاه های آب بندی بالادست و پایین دست همزمان آب بندی شوند. همیشه بین نشیمنگاه سوپاپ و آب بند یک مهر و موم رو به رو وجود دارد.
7. نشیمنگاه سوپاپ عملکرد خود تمیز شوندگی دارد و در طی فرآیند باز یا بسته شدن شیر مستقیماً توسط جریان هوا شسته نمی شود. نشیمنگاه سوپاپ باید از مواد روانکاری شده و غیر ساینده ساخته شود.
8. خرابی محرک شیر تاثیری در سایر قسمت های شیر نخواهد داشت و کار تعمیر و تعویض را می توان بدون برچیدن شیر انجام داد.
9. بوش یوغ - بوش یوغ برنز آلومینیومی مجهز به یک یاتاقان رانش سوزنی برای به حداقل رساندن گشتاور عملیاتی است.
10. ساقه - طول نخ تا براکت. پین ها و جوش های نقطه ای؛ برای ثبات
11. مهر و موم فشار - ساختار ساده، مجهز به حلقه های نگهدارنده تقسیم شده و واشرهای فولادی ملایم با روکش نقره برای تسهیل جداسازی قطعات و دستیابی به بهترین مهر و موم کاپوت.
12. حلقه صندلی - حلقه صندلی جوش داده شده عمود بر کانال جریان است و نگهداری آن آسان است.
13. محرک - این شیرها را می توان به محرک های الکتریکی، هیدرولیک یا پنوماتیک مجهز کرد. زیر DN300 به یک چرخ دستی استاندارد و بالاتر از DN350 مجهز به مکانیزم عملکرد چرخ دنده مارپیچ است. 14. یوغ - یوغ کاملاً مونتاژ شده آزمایشات لرزه ای را پشت سر گذاشته است و نگهداری و نصب محرک آسان است.
15. غده - دو تکه، غده خود تنظیم برای جلوگیری از بیرون ریختن.
16. صندلی عقب یکپارچه - سطح سخت، طولانی ترین عمر.
17. دیسک - دیسک فنری خود تنظیم می شود و گشتاور مورد نیاز در محرک را کاهش می دهد.
18. استاپ یکپارچه - دستگاه توقف براکت ریختگی یکپارچه دیسک شیر براکت مونتاژ شده را قرار می دهد و صندلی شیر را پایدارتر و قابل اطمینان تر می کند.
19. بدنه شیر دارای دو ساختار ریخته گری و جوشکاری است.
20. نشیمنگاه سوپاپ از یک مهر و موم حلقه O و یک ساختار صندلی سوپاپ شناور استفاده می کند که نیروی پیش بارگذاری را اعمال می کند تا ورودی و خروجی شیر در هر دو جهت آب بندی شود. و گشتاور باز و بسته شدن این سازه تنها 1/2 شیرهای معمولی است که باز و بسته شدن آن را آسان می کند. شیر فلکه.
21. شیرهای آب بندی فلز به فلز دارای ساختار تزریق گریس در قسمت بیرونی بدنه شیر می باشند. گریس از طریق انژکتور گریس و نشیمنگاه سوپاپ وارد سطح آب بندی سوپاپ می شود و باعث می شود شیر به نشتی صفر برسد.
22. نشیمن سوپاپ با PTFE روی سطح آب بندی منبت کاری شده است که دارای آب بندی دوبل PTFE به فلز و فلز به فلز است. سطح آب بندی PTFE همچنین می تواند کثیفی را از صفحه دروازه پاک کند.
23. صفحه دروازه و نشیمنگاه سوپاپ با فناوری خاصی درمان می شوند، با اسپری جوشکاری شده با کاربید و PTFE مقاوم در برابر سایش برای رسیدن به آب بندی مضاعف. همچنین می توان آن را با گریس پر کرد تا به آب بندی برای محافظت مضاعف کمک کند و باعث اطمینان بیشتر آب بندی و طول عمر بیشتر شود.
24. صفحه دروازه شیر با سوراخ انحرافی همیشه با سطح آب بندی مطابقت دارد چه کاملا باز باشد و چه کاملا بسته. سطح آب بندی توسط محیط از فرسایش مستقیم محافظت می شود و در نتیجه عمر مفید را افزایش می دهد.
25. هنگامی که دریچه کاملا باز است، کانال صاف و مستقیم است، ضریب مقاومت جریان بسیار کوچک است، هیچ افت فشاری وجود ندارد و می توان خط لوله را از طریق توپ مو تمیز کرد.
26. این شیر دارای ساختار بسته بندی با قابلیت خود آب بندی است که نیازی به تنظیم مکرر ندارد. باز و بسته شدن بسیار سبک است و عملکرد آب بندی قابل اعتماد است. جعبه پر کردن مجهز به ساختار تزریق گریس آب بندی کمکی است و عملکرد آب بندی کاملاً قابل اعتماد است و واقعاً نشت صفر را به دست می آورد. راه حل این مشکل را از بین می برد که بسته بندی شیر عمومی بیشتر مستعد نشتی است.
27. هنگامی که دریچه بسته است، می تواند به طور خودکار فشار بالا را در حفره داخلی حذف کند تا از استفاده ایمن اطمینان حاصل شود.
28. ساختار کاملا محصور، عملکرد محافظتی خوب، سازگار با شرایط آب و هوایی.
29. شیر مجهز به میله نشانگر یا پنجره مشاهده است که باز و بسته شدن شیر را نشان می دهد. قطر اسمی: DN25 ~ 1000 میلی متر
مزایای محصول
شیرهای دروازه تخت را می توان با توجه به حالت رانندگی به شیرهای دروازه تخت دستی، شیرهای دروازه تخت پنوماتیک و شیرهای دروازه تخت الکتریکی تقسیم کرد. با توجه به هدف و موقعیت استفاده، می توان آن را به شیرهای دروازه تخت با سوراخ انحراف، شیر دروازه تخت بدون سوراخ انحراف، شیر دروازه تخت میدان نفت، شیر دروازه تخت خط لوله و شیر دروازه تخت گاز و غیره تقسیم کرد. زمانی که فشار متوسط باشد. کم، نیروی آب بندی سطح آب بندی فلز برای دستیابی به یک مهر و موم رضایت بخش کافی نیست. برعکس، هنگامی که فشار متوسط بالا باشد، اگر سطح آب بندی توسط محیط سیستم یا محیط خارجی روغن کاری نشود، باز و بسته شدن مکرر ممکن است باعث سایش بیش از حد سطح آب بندی شود. نقص دیگر این است که گیت دایره ای که به صورت جانبی در مسیر جریان دایره ای حرکت می کند، تنها زمانی به کنترل جریان حساس تر است که در 50 درصد موقعیت بسته دریچه باشد. علاوه بر این، گیت هنگام قطع جریان متوسط با سرعت بالا و چگالی بالا، لرزش شدید ایجاد می کند. اگر نشیمنگاه سوپاپ به شکل یک پورت V شکل ساخته شده و با گیت به طور نزدیک هدایت شود، می توان از آن به عنوان دریچه گاز نیز استفاده کرد.
