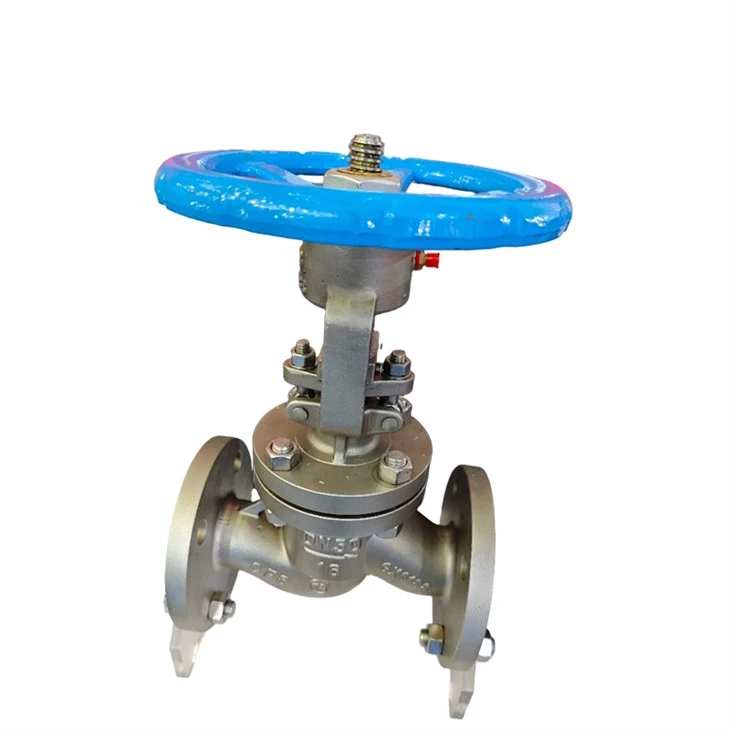

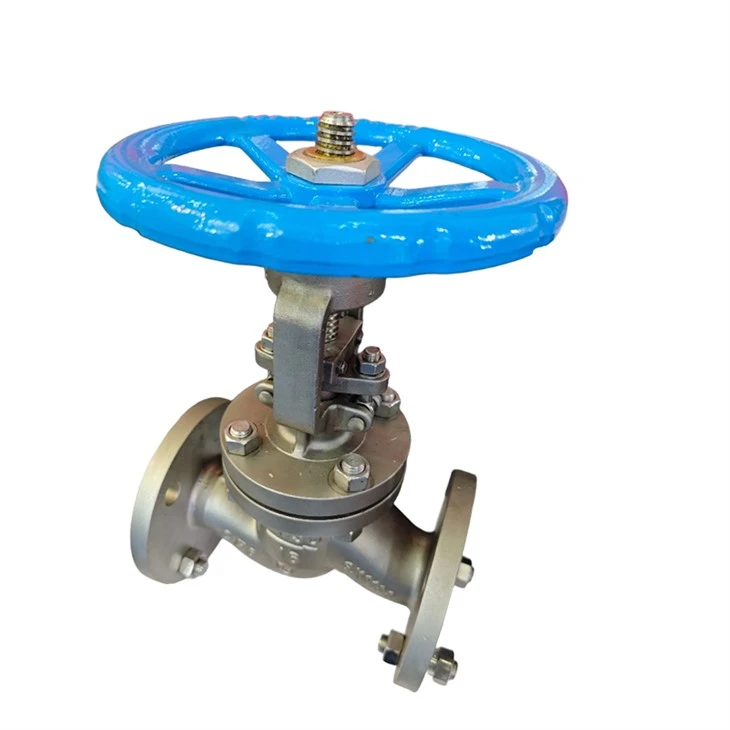

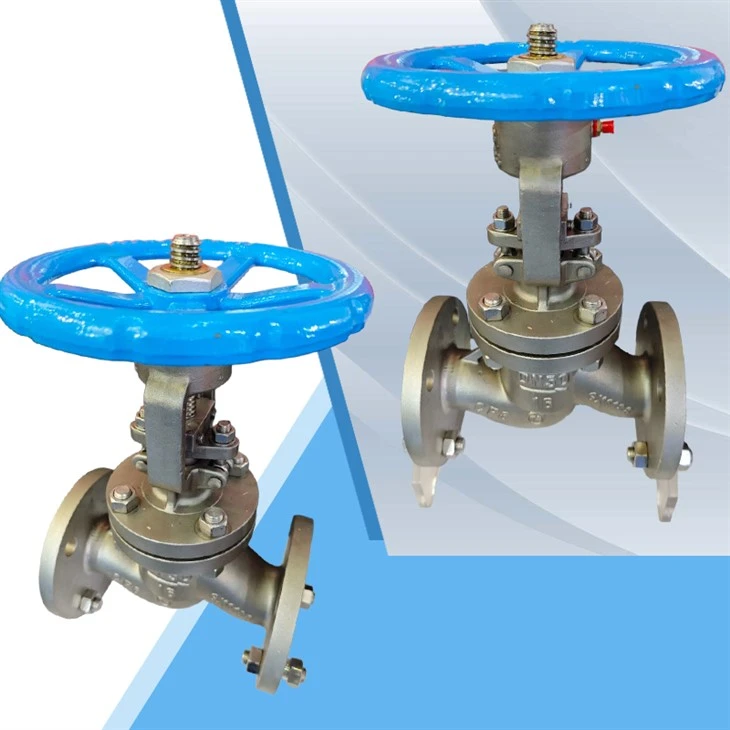

دریچه کره استیل ضدزنگ
قسمت باز و بسته شدن شیر گلوب یک دیسک پلاگین است ، سطح آب بندی صاف یا مخروط دریایی است و دیسک به صورت خطی در امتداد خط وسط صندلی دریچه حرکت می کند. شکل حرکت ساقه دریچه ، (نام مشترک: ساقه غیر افزایش) ، همچنین دارای نوع ساقه بلند و چرخشی است که می تواند برای کنترل انواع مایعات مانند هوا ، آب ، بخار ، رسانه های خورنده مختلف ، گل ، روغن ، فلز مایع و رادیواکتیو استفاده شود. جریان بنابراین ، این نوع دریچه خاموش برای برش یا تنظیم و پرتاب بسیار مناسب است. از آنجا که سکته مغزی یا بسته شدن ساقه دریچه این نوع دریچه نسبتاً کوتاه است و عملکرد برش بسیار قابل اعتماد دارد و از آنجا که تغییر باز شدن صندلی سوپاپ متناسب با سکته مغزی دیسک دریچه است ، برای تنظیم جریان بسیار مناسب است.
اصل کار
اصل کار دریچه Gobe Manual مبتنی بر حرکت دیسک دریچه بر روی صندلی دریچه است. دیسک دریچه به صورت خطی در امتداد خط مرکزی صندلی دریچه حرکت می کند و با تغییر فاصله بین دیسک دریچه و صندلی دریچه ، سطح مقطع کانال جریان تنظیم می شود و از این طریق به کنترل دقیق و قطع کامل جریان می رسد. در طی فرآیند بسته شدن ، دیسک دریچه محکم در برابر صندلی دریچه تحت فشار اعمال شده توسط ساقه دریچه قرار می گیرد و از بسته شدن قابل اعتماد سطح آب بندی اطمینان می دهد.
اجزای اصلی یک دریچه گلوب دستی شامل بدنه دریچه ، دریچه دریچه ، ساقه دریچه ، دیسک دریچه ، سطح آب بندی ، جعبه پر کردن و دستگیره است. بدنه دریچه قسمت اصلی شیر گلوب است که برای اسکان سایر اجزای و اتصال به سیستم خط لوله استفاده می شود. بالت دریچه در آب بندی و محافظت از اجزای داخلی نقش دارد. ساقه دریچه دستی و دیسک دریچه را به هم وصل می کند. با چرخاندن دستی ، ساقه دریچه دیسک دریچه را هدایت می کند تا در امتداد محور صندلی دریچه به سمت بالا و پایین حرکت کند. سطح آب بندی روی صندلی دریچه و دیسک دریچه قرار دارد تا از عملکرد آب بندی شیر در حالت بسته اطمینان حاصل شود. از جعبه چاشنی برای جلوگیری از نشت بین ساقه دریچه و بدنه دریچه استفاده می شود.
دریچه کره با فشار کم
مدل دریچه: J41W/HN J941W/HY J9B41W/H/Y
مواد بدنه دریچه: C کربن کربن P کروم کاسه نیکل فولادی R کروم نیکل پلاتین فولاد I Chrome-Nickel Steel
دمای قابل اجرا:<425C ≤550C
فشار اسمی: 1.6 ، 2.5 ، 4.0 ، 6.4 ، 10MPa
J41W/H/Y-16, J941W/H/Y-16, J9B41W/H/Y-16
دریچه کره با فشار متوسط و بالا
مدل دریچه: J41W/H/Y J941W/HY J9B41W/HY
مواد بدنه دریچه: C کربن کربن P کروم استیل R Chromium Nickel Platinum Bowl Steel Lchromium-Nickel Steel
دمای قابل اجرا: کمتر یا مساوی با 425 درجه کمتر از یا مساوی با 550c
فشار اسمی: 1.6 ، 2.5 ، 4.0 ، 6.4 ، 10MPa
J41W/H/Y-25, J941W/H/Y-25, J9B41W/H/Y-25
J41W/H/Y-40, J941W/H/Y-40, J9B41W/H/Y-40
دریچه کره درجه حرارت/ فشار بالا
مدل دریچه: J41W/H/Y J941W/HY J9B41W/HY
مواد بدنه دریچه: C کربن فولاد P کروم نیکل کاسه ای R Chromium Nickel Platinum Steel Lchromium-Nickel Steel
دمای قابل اجرا: کمتر یا مساوی با 425C کمتر از یا مساوی با 550c
فشار اسمی: 1.6 ، 2.5 ، 4.0 ، 6.4 ، 10MPa
J41W/H/Y-64, J941W/H/Y-64, J9B41W/H/Y-64
J41W/H/Y-100, J941W/H/Y-100, J9B41W/H/Y-100
دریچه جهان جوش داده شده
مدل دریچه: J61HY J961H/Y J61Y-P55 J961Y-P55 J61Y-P57J961Y-P57
مواد بدنه دریچه: C کربن فولاد v کروم استیل
دمای قابل اجرا:<450°C ≤555°C≤570°C
فشار اسمی: 20 ، 25 ، 32 ، 42MPA
فشار کار: 10 ، 14 ، 17 ، 25MPA
J61H/Y, J961H/Y
J61-P55, J61-P57, J961-P55, J961-P57
