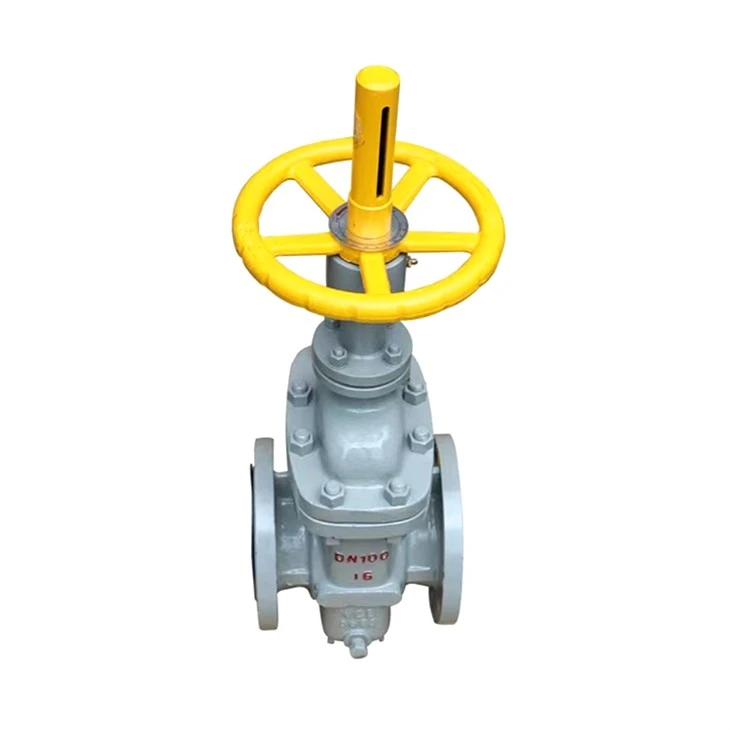

شیر دروازه تخت با سوراخ انحراف
بررسی اجمالی
شیر دروازه تخت فشار قوی با سوراخ انحرافی یک دستگاه شیر مناسب برای باز کردن، بستن و تنظیم جریان کنترل در خطوط لوله آب، نفت، گل و گاز طبیعی با فشار کاری کمتر یا مساوی 42 مگاپاسکال و دمای کاری کمتر از یا برابر با 120 درجه شیر دروازه تخت دارای ساختار معقول، آب بندی قابل اعتماد و عملکرد آسان است. سطح آب بندی با کاربید به صورت اسپری جوش داده می شود که دارای مزایای ضد خوردگی، مقاومت در برابر سایش، مقاومت در برابر فرسایش و ... می باشد و می توان از آن برای دریچه گاز استفاده کرد. به ویژه برای استفاده به عنوان دستگاه های باز، بسته و تنظیم کننده برای کنترل جریان رسانه در خطوط لوله آب، نفت، گل و گاز طبیعی با فشار کاری کمتر یا مساوی 42 مگاپاسکال و دمای کاری کمتر یا مساوی 120 درجه مناسب است.
مشخصات محصول
1. کارخانه ما فن آوری و تجربه پیشرفته داخلی را جذب کرده و پیشرفت هایی را انجام داده است. این شیر دارای ساختار معقول، آب بندی قابل اعتماد و عملیات و نگهداری آسان است.
2. شیرهای فلت گیت به دو نوع با سوراخ انحرافی و بدون سوراخ انحراف تقسیم می شوند. شیرهای دارای سوراخ انحرافی در خطوط لوله که نیاز به تمیز کردن دارند و شیرهای بدون سوراخ انحرافی در خطوط لوله که نیاز به تمیز کردن ندارند استفاده می شود.
3. صفحه دروازه و نشیمنگاه سوپاپ با تکنولوژی خاصی درمان می شود، با آلیاژ سخت جوش داده می شود و سطح آب بندی با PTFE منبت کاری شده است که دارای آب بندی دوگانه PTFE به فلز و فلز به فلز است. در عین حال، PTFE عملکرد حذف کثیفی از صفحه دروازه را دارد. همچنین می توان آن را با گریس پر کرد تا محافظت مضاعف برای آب بندی کمکی ایجاد کند و از آب بندی مطمئن و عمر طولانی تر شیر اطمینان حاصل کند.
4. در مقایسه با شیرهای دروازه سنتی، شیرهای دروازه تخت دارای مزایای گشتاور سوئیچینگ کوچک و باز و بسته شدن انعطاف پذیر هستند.
5. این شیر دارای یک ساختار بسته بندی قابل تنظیم سه گانه برای اطمینان از آب بندی قابل اعتماد با پوشش سوپاپ و ساقه سوپاپ است.
6. دریچه های دروازه تخت تنظیم کننده در پمپ ها، خروجی های ایستگاه و سایر خطوط لوله که نیاز به تنظیم رسانه برای تنظیم و قطع رسانه دارند استفاده می شود.
7. شیر مجهز به دستگاه کاهش فشار جهت جلوگیری از آسیب رسیدن به شیر در اثر افزایش فشار در سالن و اطمینان از استفاده ایمن از شیر می باشد.
8. شیر دروازه تخت نوع Wb بدون سوراخ انحراف دارای ساختار منحصر به فردی است، برای تخلیه فاضلاب مناسب است، با بازرسی در محل محدود نمی شود و می تواند در هر زاویه ای نصب شود.
9. شیر گیت تخت نوع Wp وزن سبک و اندازه کوچکی دارد که بار خط لوله را بسیار کاهش می دهد. مخصوصاً برای دستگاه های ذخیره روغن و بخار مناسب است.
10. شیر دروازه تخت پنوماتیکی به سرعت باز و بسته می شود، مکانیزم بافر دارد و بدون ضربه بسته می شود. ساختار سوئیچینگ پنوماتیکی و دستی جدید است و عملیات انعطاف پذیر، راحت و قابل اعتماد است.
نام مواد قطعات
بدنه سوپاپ، درپوش سوپاپ: فولاد WCB/کروم مولیبدن
صفحه سوپاپ: فولاد آلیاژی / آلیاژ سخت
میل سوپاپ: فولاد ضد زنگ
صندلی سوپاپ: فولاد آلیاژی / آلیاژ سخت
مهره میل سوپاپ: برنز آلومینیومی
بسته بندی: PTFE
دستورالعمل نصب و راه اندازی
1: شیر تکمیل اتوماتیک آب را می توان به صورت افقی یا عمودی نصب کرد، اما قابل معکوس نیست، یعنی دستگیره پلاستیکی در قسمت بالایی نمی تواند باشد.
2: فشار سنج خروجی را تماشا کنید و مهره مسی شش ضلعی را در بالا تنظیم کنید تا به فشار سیستم عامل مورد نیاز برسد.
3: توصیه می شود فشار شیر اتوماتیک آب را 0 تنظیم کنید. عادی باشد
4: شیر پر کردن آب اتوماتیک به طور خودکار آب را تا فشار تنظیم شده پر می کند و زمان پر شدن آب طولانی تر است.
5: در صورتی که نیاز به قطع آب پر کردن خودکار دارید، می توانید شیر توقف را به صورت دستی روی شیر تکمیل خودکار آب ببندید.
6: اگر هسته سوپاپ کثیف است، می توانید هسته شیر را تعویض یا تمیز کنید.
مشخصات آماده سازی
طراحی و ساخت شیرآلات مطابق با JB/T5298-91 و API6D است. طول ساختاری شیر مطابق با GB12221-89، JB/T5298 و API 6D است. ابعاد اتصال فلنج مطابق با JB79، HGJ46، SH3406 و ANSI B16.5 می باشد. اندازه شیار جوش باید مطابق با GB12224، ANSI B16.25 و الزامات کاربر باشد. بازرسی و تست شیرها مطابق با مقررات GB/T13927 و API598 می باشد.
استانداردهای محصول
استانداردهای طراحی: JB/T5298, APl6D
طول سازه: فلنج GB/T 12221، JB/T 5298 جوش GB/T 15188.1
فلنج اتصال GB/T9113, JB/T 79 ANSL 16.5a انتهای جوش لب به لب GB/T 12224
تست و بازرسی GB/T3927, JB/T 9092
دامنه کاربرد
فشار اسمی: PN10.0~42.0MPa
قطر اسمی: DN25~200mm
دمای قابل اجرا: -29~121 درجه
رسانه های قابل اجرا نوع معمولی: نفت، گاز طبیعی، محصولات نفتی تصفیه شده، آب و غیره.
نوع مقاوم در برابر گوگرد: نفت، گاز طبیعی، محصولات نفتی تصفیه شده، آب و غیره.
نفت و گاز طبیعی حاوی H2S، CO2 و غیره.
شکل اتصال: انتهای فلنج، انتهای جوش، انتهای گیره
حالت رانندگی: دستی، برقی، پنوماتیک و غیره
مشخصات
1. ساختار آب بندی نشیمنگاه سوپاپ باید الاستیک و از قبل سفت شده باشد و نشیمنگاه های آب بندی بالادست و پایین دست به طور همزمان آب بندی شوند. همیشه بین نشیمنگاه سوپاپ و آب بند یک مهر و موم رو به رو وجود دارد.
2. نشیمنگاه سوپاپ دارای عملکرد خود تمیز شوندگی است و در طی فرآیند باز یا بسته شدن شیر مستقیماً توسط جریان هوا شسته نمی شود. نشیمنگاه سوپاپ باید از مواد روانکاری شده و غیر ساینده ساخته شود.
3. خرابی محرک شیر تاثیری بر سایر قسمت های شیر نخواهد داشت و کار تعمیر و تعویض را می توان بدون برچیدن شیر انجام داد.
(1) بوش یوغ - بوش یوغ برنز آلومینیومی مجهز به یاتاقان های رانش سوزنی برای به حداقل رساندن گشتاور عملیاتی.
(2) ساقه - طول رشته تا براکت. پین شده و نقطه جوش. برای ثبات
(3) مهر و موم فشار - ساخت و ساز ساده با حلقه نگهدارنده تقسیم شده و واشر فولادی ملایم با روکش نقره برای تسهیل جداسازی قطعات و دستیابی به بهترین مهر و موم کلاه. (4) حلقه صندلی - حلقه صندلی جوش داده شده عمود بر مسیر جریان برای نگهداری آسان است.
(5) محرک - این شیرها را می توان به محرک های الکتریکی، هیدرولیک یا پنوماتیک مجهز کرد. زیر DN300 به یک چرخ دستی استاندارد و بالاتر از DN350 مجهز به مکانیزم عملکرد چرخ دنده مارپیچ است.
(6) یوغ - یوغ کاملاً مونتاژ شده آزمایش لرزه ای را پشت سر می گذارد و نگهداری و نصب محرک آسان است.
(7) غده - دو تکه، غده خود تنظیم برای جلوگیری از بیرون ریختن.
(8) صندلی عقب یکپارچه - سطح سخت برای طولانی ترین عمر.
(9) دیسک - دیسک فنری خود تنظیم می شود و گشتاور مورد نیاز در محرک را کاهش می دهد.
(10) توقف یکپارچه - دستگاه متوقف کننده براکت ریختگی یکپارچه دیسک شیر براکت مونتاژ شده را قرار می دهد و صندلی سوپاپ را پایدارتر و قابل اعتمادتر می کند.
